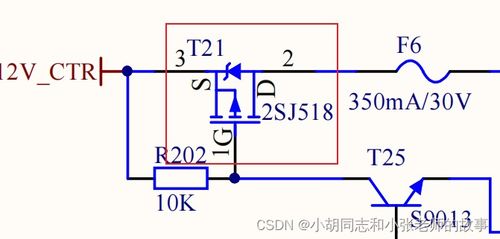

三极管与场效应管 半导体放大器的两大核心

在电子学的世界里，半导体器件构成了现代电子设备的基石，而三极管（BJT）和场效应管（FET，包括MOSFET和JFET等）无疑是其中最为关键的两类放大与开关元件。尽管它们都承担着信号放大和电路控制的功能，但其工作原理、结构特性和应用场景却存在着显著差异。

从工作原理上看，三极管是一种电流控制器件。它通过基极电流的大小来控制集电极与发射极之间的电流，从而实现放大作用。其内部涉及电子和空穴两种载流子的运动，属于双极型器件。相比之下，场效应管是一种电压控制器件。它利用栅极（或基极）上所施加的电压产生的电场效应，来控制源极与漏极之间导电沟道的宽度，从而调节电流。场效应管通常只依赖一种载流子（电子或空穴）工作，属于单极型器件。这一根本区别使得场效应管具有极高的输入阻抗，几乎不从前级电路汲取电流，这在许多高精度、低功耗应用中至关重要。

在特性与性能上，两者各具优势。三极管通常具有较高的跨导（增益）、较好的线性度以及更快的开关速度（在某些类型中），使其在模拟放大、射频电路等领域仍有广泛应用。它的功耗相对较大，且输入阻抗较低。场效应管，特别是金属氧化物半导体场效应管（MOSFET），则以其输入阻抗极高、驱动功率极小、热稳定性好以及易于集成制造而著称。这些优点使得MOSFET成为现代数字集成电路（如CPU、内存芯片）的绝对主力，构成了CMOS技术的基础。功率MOSFET也广泛应用于开关电源、电机驱动等功率控制领域。

在实际应用的选择上，工程师需要根据具体需求进行权衡。对于需要大电流驱动、低成本或高频模拟放大的场合，三极管可能是更合适的选择。而对于追求高输入阻抗、低功耗、高集成度或作为电子开关使用的场景，场效应管则是更优的解决方案。特别值得一提的是，绝缘栅双极型晶体管（IGBT）结合了三极管和场效应管的优点，成为了高压大电流应用（如变频器、电动汽车驱动）中的关键器件。

总而言之，三极管和场效应管共同推动了电子技术的发展，它们互补的特性覆盖了从微小信号处理到巨大功率控制的广阔频谱。理解它们的差异与联系，是设计和优化电子电路不可或缺的基础知识。
